广州南洋之电缆是由什么组成的？电缆结构组成

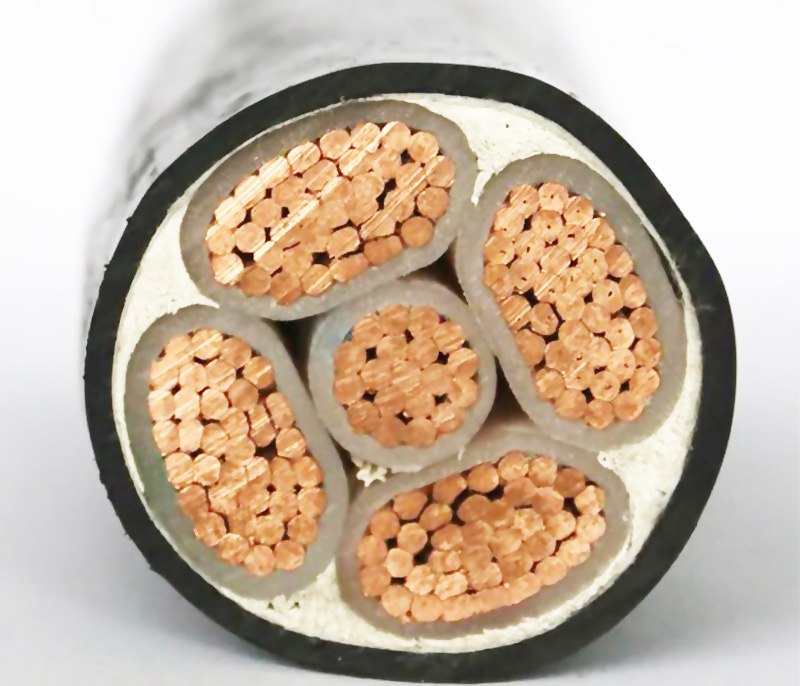

电力电缆根本结构是由哪些构成的？
电力电缆的根本结构由线芯(导体)、绝缘层、屏蔽层和维护层四部分组成。
1、线芯
线芯是电力电缆的导电部分，用来运送电能，是电力电缆的首要部分。
2、绝缘层
绝缘层是将线芯与大地以及不同相的线芯间在电气上互相阻隔，确保电能运送，是电力电缆结构中不行短少的组成部分。
3、屏蔽层
15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。
4、维护层
维护层的作用是维护电力电缆免受外界杂质和水分的侵入，以及避免外力直接损坏电力电缆。
直流高压电缆结构是什么？
直流高压电缆一般分为8个部分组成，从内到外分别是导体，内半，绝缘，外半，屏蔽，分护套，铠装，外护套。也就是说一般应由七遍工艺加工而成，一般外径在30-50mm，分量也比较重，一般广泛应用于静电除尘，静电喷涂等领会。
任何一种电力电缆， 其根本结构均由导电线芯、 绝缘层和维护层三个部分组成。
(1)导电线芯
电力电缆导电线芯的作用是传送电流， 导电线芯的损耗首要由导体截面和资料的电导系数来决议。 为了减小电缆线芯的损耗， 电缆线芯一般由具有高电导系数的金属资料铜或铝制成。
(2) 绝缘层
电力电缆的绝缘层是反映电缆电气功能的中心部分， 它的耐电强度及其他电气参数的凹凸， 直接体现了电缆绝缘功能的好坏， 因而， 电缆绝缘资料应具有以下首要功能：
1)高的击穿场强（包含脉冲、 工频、 操作波等）。
2)低的介质丢失角正切tanδ
3)适当高的绝缘电阻（体积电阻率不小于1013Ω • cm)
4)优秀的耐树枝放电、 部分放电功能
5)具有必定的柔软性和机械强度
6)绝缘功能长时间安稳等。
(3)维护层
为了使电缆习惯各种运用环境的要求， 在电缆绝缘层外面所施加的维护覆盖层叫做电缆护层。 电缆护层的首要作用是维护电缆绝缘层在敷设和运转过程中， 免遭机械损害和各种环境要素的损坏， 如水、日光、生物、火灾等， 以坚持长时间安稳的电气功能。 所以， 电缆护层的质量直接关系到电缆的运用寿命。
