 金属屏蔽电力电缆类型标准介绍以及选型手册 产品称谓 金属屏蔽电力电缆 实行标准 Q/12JH4066.4-2002 适用范围 本产品适用于交流额定电压0.6/1KV及以下输配电线路。本产品除具有一般塑力缆的电气特性外，还具有抗电磁烦扰、抗雷击功用和均衡电位、改善供电质量的特性。广泛用于高层建筑、导弹发射场和精密电子设备会合的场合。 运用条件 1. 电缆导体长期工作温度应不逾越70℃; 2. 短路时，电缆导体的最高温度应不逾越160℃; 3. 敷设时的环境温度不低于0℃，低于0℃应预先加热; 4. 电缆容许弯曲半径; 单芯电缆不小于电缆外径的20倍; 多芯电缆不小于电缆外径的15倍。 5. 敷设时，应将屏蔽层两端可靠接地，并不使屏蔽层开裂或懈怠，否则会下降屏蔽效果。 类型和称谓 类型 称谓 铜芯 铝芯 VV-P YJV-P VLV-P YJLV-P
聚氯乙烯(交联聚乙烯)绝缘聚氯乙烯护套金属屏蔽电力电缆 VV22 YJV22 VLV22-P YJLV22-P 聚氯乙烯(交联聚乙烯)绝缘钢带铠装聚氯乙烯护套金属屏蔽电力电缆 VV32 YJV32 VLV32-P YJLV32-P 聚氯乙烯(交联聚乙烯)绝缘细钢丝铠装聚氯乙烯护套金属屏蔽电力电缆 VV42 YJV42 VLV42-P YJLV42-P 聚氯乙烯(交联聚乙烯)绝缘粗钢丝铠装聚氯乙烯护套金属屏蔽电力电缆 ZR-VV-P ZR-YJV-P ZR-VLV-P ZR-YJLV-P 聚氯乙烯(交联聚乙烯)绝缘聚氯乙烯护套金属屏蔽电力电缆 ZR-VV22-P ZR-YJV22-P ZR-VLV22-P ZR-YJLV22-P 聚氯乙烯(交联聚乙烯)绝缘钢带铠装聚氯乙烯护套金属屏蔽电力电缆 ZR-VV32-P ZR-YJV32-P ZR-VLV32-P ZR-YJLV32-P 聚氯乙烯(交联聚乙烯)绝缘细钢丝铠装聚氯乙烯护套金属屏蔽电力电缆 ZR-VV42-P ZR-YJV42-P ZR-VLV42-P ZR-YJLV42-P 聚氯乙烯(交联聚乙烯)绝缘粗钢丝铠装聚氯乙烯护套金属屏蔽电力电缆 NH-YJV-P - 交联聚乙烯绝缘聚氯乙烯护套金属屏蔽耐火电力电缆 NH-YJV22-P - 交联聚乙烯绝缘钢带铠装聚氯乙烯护套金属屏蔽耐火电力电缆 NH-YJV32-P - 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套金属屏蔽耐火电力电缆 NH-YJV42-P - 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套金属屏蔽耐火电力电缆

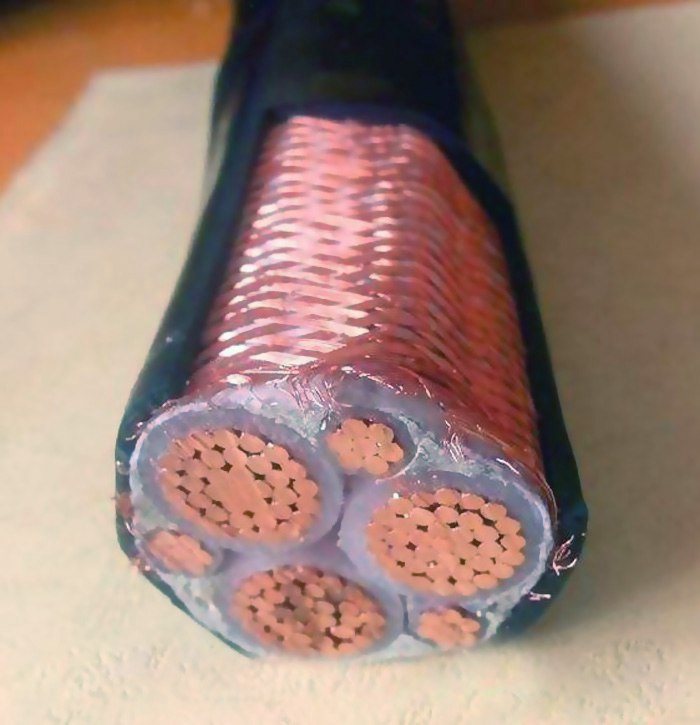

1、电缆对称性规划 关于1.8/3KW及以下变频电机专用电缆，和对称3+1芯和4芯电缆仅可用于主电源的输入缆，但最好运用对称结构电缆。变频器与变频电机问电缆均需选用对称电缆结构，对称电缆结构有3芯和3+3芯两种，3+3芯电缆结构是将三大一小四芯绝缘线芯中第四芯(中性线芯)分解为三个截面较小的绝缘线芯，把三大三小线芯对称成缆，关于6/10kV变频电机专用电缆，该电缆结构与6/10kV一般电力电缆有所不同，一般电力电缆是将三根绝缘线芯选用铜带屏蔽后成缆，而变频电机专用电缆是由铜丝铜带屏蔽后挤包分相护套，然后对称成缆，对称电缆结构因为导线的互换性，有更好的电磁相容性，对克制电磁烦扰起到必定的效果，能抵消高次中的奇次频率，前进变频电机专用电缆的抗烦扰性，减少了整个系统中的电磁辐射。 3+2、4+1电缆首要用于长期工作的用电设备上。3+2电缆是由二根截面相同的线(一般比主线芯的截面小1/2左右)来作为零线和接地保护线4+1电缆是由一根截面小于主线芯的线(一般比主线的截面小1/2左右)来作为接地保护线，和一根与主线芯相同截面的线来作为零线(因为有的电力系统短路时的回路电流比较大，所以选择与主线相同截面的)。对变频器接线办法的不同，供应的电缆结构有三种，即:3芯、3+1芯、3+3芯。 2、屏蔽结构的规划 1.8/3kV及以下变频电机专用电缆的屏蔽一般选用总屏蔽，6/10kv变频电机专用电缆屏蔽由分相屏蔽和总屏蔽构成，分相屏蔽一般可选用铜带屏蔽或铜丝铜带组合屏蔽。总屏蔽结构可选用丝铜带组合屏蔽、铜丝编织屏蔽、铜带屏蔽、铜丝编织铜带屏蔽等，屏蔽层截面与主线芯截面按必定比例。此结构的屏蔽电缆可抗电磁感应、接地不良和电源线传导烦扰，减小电感，防止感应电动势过大。屏蔽层既起到克制电磁波对外发射的效果，又可作为短路电流的通道，能起到中性线芯的保护效果。6/10kV变频电机专用电缆，考虑到电缆在运用过程中常常遭到径向外力效果，在电缆屏蔽层外增加镀锌钢带铠装层(在屏蔽层和钢带铠装层之间加隔绝套)。钢带铠装首要是作为电缆的径向机械保护层，一同它也起到附加性总屏蔽效果，特别是钢带装和铜丝、铜带屏蔽，是选用了两种不同屏蔽材料，在电磁波屏蔽上起到必定的互补效果，屏蔽效果将更好。 3、电缆电气功用规划 1.8/3kV及以下变频电机专用电缆电气功用均按GB/T2706,2002标准规划6/10kV变频电机专用电缆在满足GBT/1206.2002标准外，增加了电容和电感等电功用要求。根据变频电机专用电缆的实践运用状况并参照GB/T12706.2002和ABB日公司对电力传动电缆的技术条件，确认了电缆的电气功用参数。 4、电缆的首要制造工艺技求 在变频电机专用电缆出产过程中，绝缘线芯挤包工序、成缆工序等是最要害的工序绝缘线芯挤包工序绝缘线芯的质量将直接影响到电缆的电气功用为了前进电缆的质量，我们选择高电功用绝缘材料出产，例如1.8/3kv变频电机专用电缆，选用10kV交联材料，6/10kv变频电机专用电缆选用3k交联绝缘材料，导体屏蔽、绝缘屏蔽和绝缘材料均选用了进口材料。在出产过程中，我们特别注重原材料的净化，屏蔽与绝缘材料挤包紧密，控制绝缘偏疼度和绝缘外径的均匀一起，这样可减少界面效应，前进电缆电气功用成缆工序变频电缆要求结构对称，成缆时有必要保证绝缘线芯张力均匀，使成缆后的线芯长度尽量坚持一起，否则会引起结构改动，导致电容和电感的不均匀性，影响电缆的电气功用。而且最好在具有退扭的成缆设备上结束。
|
||
